1 前言
对于计算机视觉的目标检测领域而言，在检测任务中，我们需要同时预测物体的类别和位置，因此需要引入一些跟位置相关的概念。

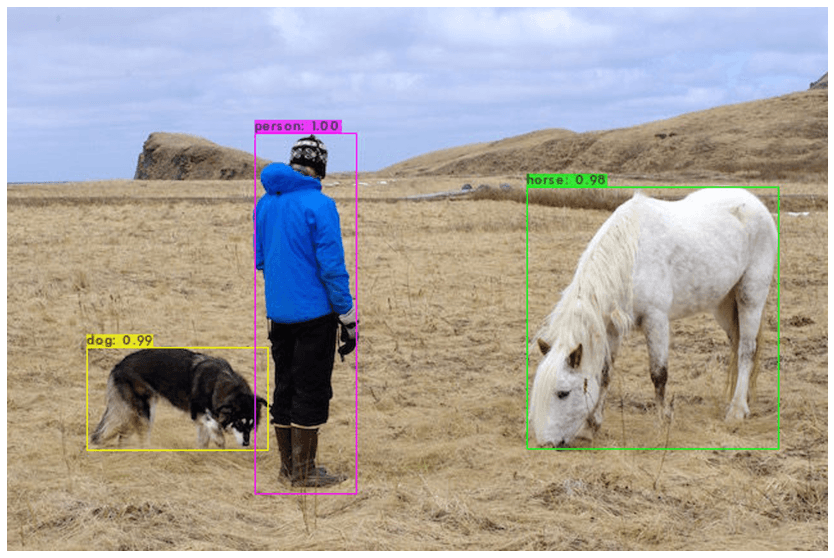

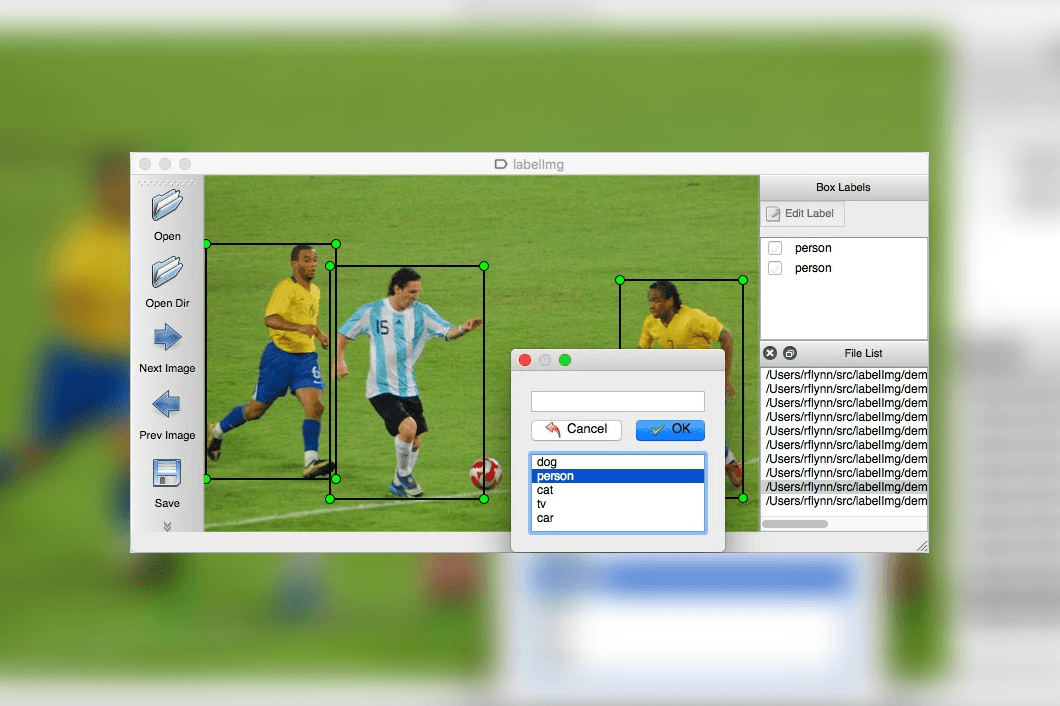

通常使用边界框（bounding box，bbox）来表示物体的位置，边界框是正好能包含物体的矩形框，如 图1 所示，图中3物体分别对应3个边界框。
2 BoundingBox的常见表示格式
多数情况下，图片坐标的原点在左上角，X轴向右为正方向，Y轴向下为正方向。 下文提到的两种表示法均适用此原则
xyxy表示法（类VOC格式）
每行表示一个目标对象，包含了其边界框BBox的左上角和右下角的坐标，以及目标类别。
该表示法用两个坐标BBox的左上角和右下角的坐标表示，故称为xyxy表示法
目标检测常用的格式之一Pascal Voc 格式正是采用这种表示方法。文件格式为xml
# xyxy表示法格式 示例
# 每行对应一个目标对象
# x1 y1 x2 y2 class_id
483 234 518 261 1
271 227 307 257 2
265 165 297 189 3
311 456 344 496 4
107 313 165 358 5
485 390 513 426 6
201 525 237 551 3
- (x1, y1) 是边界框左上角的坐标， (x2, y2) 是边界框右下角的坐标
- class_id为类别编号，根据目标数量，从1开始编号
xywh表示法（类YOLO格式）
与xyxy表示法类似，每行表示一个目标对象，每个目标对象用5个参数确定。

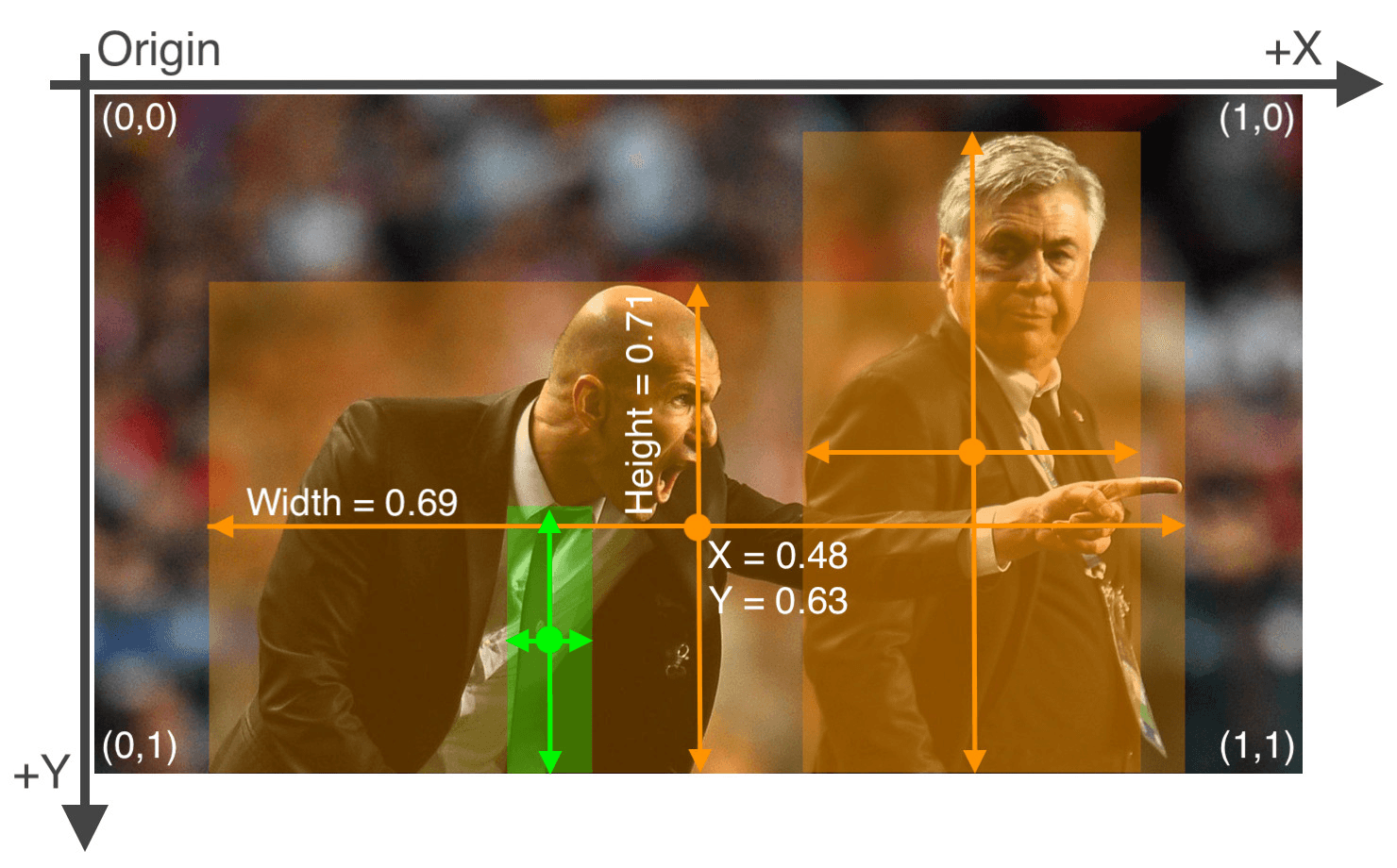

该表示法用1个坐标BBox的中心坐标表示，再加上边界框的宽度width高度height两个参数，故称为xywh表示法.
目标检测常用的格式之一 YOLO标注 格式正是采用这种表示方法。文件格式为txt

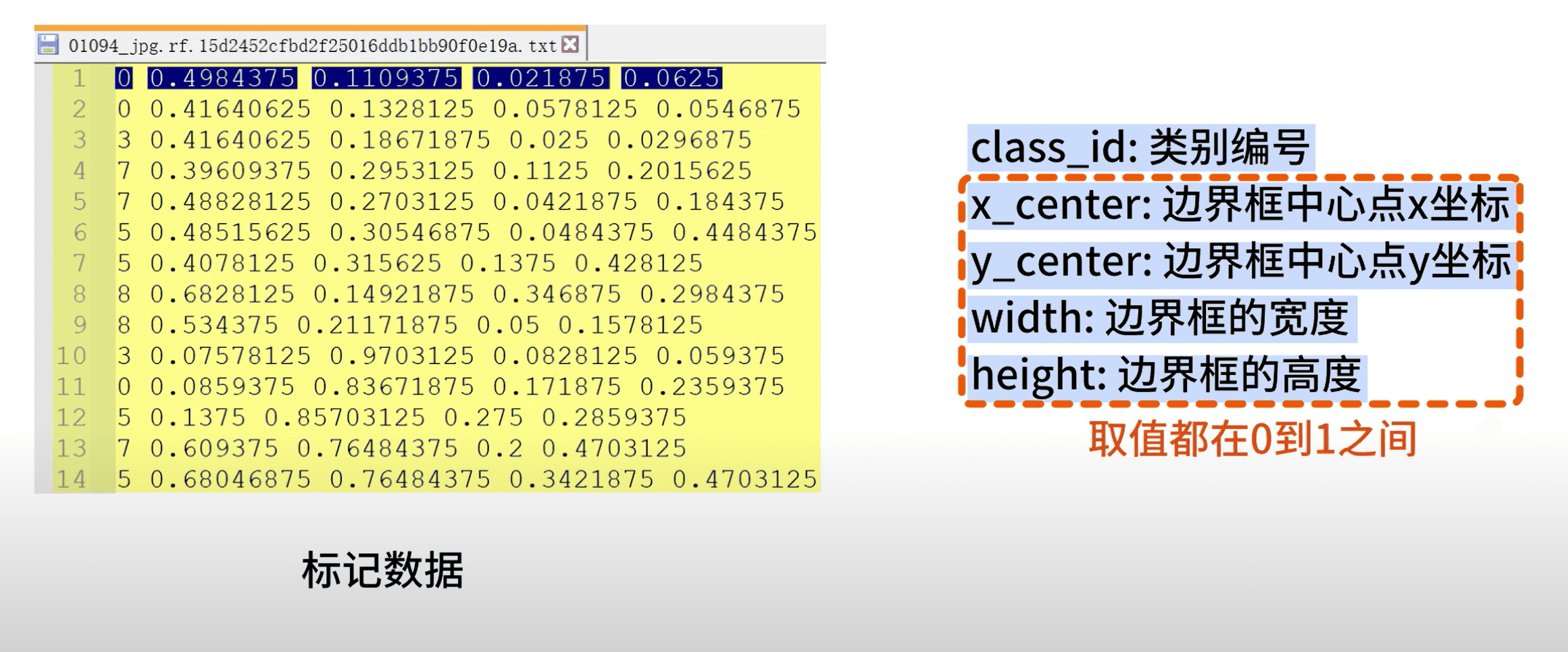

# YOLO标注格式 示例
# 每行对应一个目标对象
# class_id x_center y_center width height
0 0.73359375 0.64375 0.0375 0.0390625
2 0.8140625 0.69296875 0.02578125 0.03203125
4 0.81640625 0.76640625 0.04609375 0.0953125
7 0.74453125 0.7453125 0.03984375 0.13046875
4 0.47265625 0.7578125 0.046875 0.07890625
5 0.815625 0.8078125 0.06484375 0.26171875
5 0.73515625 0.790625 0.0625 0.33203125
- class_id为类别编号，根据目标数量，从0开始编号。如果不区分目标物类别，只是实现多目标检测功能的话，那么所有的类别编号均为0。
- x_center为边界框中心点的横坐标
- y_center为边界框中心点的纵坐标
- width为边界框高度
- height为边界框高度
通过以上示例我们可以注意到，除了第1个类别编号，剩下4个参数的数值都介于0到1之间。
这是因为这四个参数都进行了归一化的处理，这是在处理YOLO标注格式时需要注意的地方。
3 格式转换的Python实现
了解了xyxy表示法与xywh表示法的异同，根据两者间的联系，我们就能明确转换思路。
用Python就能简单地实现批量的转换。
以下是格式转换的python示例代码，仅供参考
import os
def convert_annotation(txt_file, image_width, image_height):
annotations = []
with open(txt_file, "r") as f:
lines = f.readlines()
for line in lines:
parts = line.strip().split(" ")
class_name = parts[-1] - 1 # 最后一个元素是类别名称
x1, y1, x2, y2 = map(float, parts[:4]) # 前四个元素是边界框的坐标
# 计算目标对象的中心点和宽高
x_center = (x1 + x2) / 2.0 / image_width
y_center = (y1 + y2) / 2.0 / image_height
width = (x2 - x1) / image_width
height = (y2 - y1) / image_height
annotations.append(f"{class_name} {x_center} {y_center} {width} {height}")
return annotations
def main():
data_dir = "path/to/your/dataset"
output_dir = "path/to/output/yolo/format"
image_width = 640
image_height = 640
for txt_file in os.listdir(data_dir):
if txt_file.endswith(".txt"):
image_name = os.path.splitext(txt_file)[0]
annotations = convert_annotation(os.path.join(data_dir, txt_file), image_width, image_height)
with open(os.path.join(output_dir, image_name + ".txt"), "w") as f:
for annotation in annotations:
f.write(annotation + "\n")
if __name__ == "__main__":
main()
参考资料
[1] Faster R-CNN: Towards Real-Time Object Detection with Region Proposal Networks
[2] The PASCAL Visual Object Classes Homepage (ox.ac.uk)
[3] Tang S ,He F ,Huang X , et al.Online PCB Defect Detector On A New PCB Defect Dataset.[J].CoRR,2019,abs/1902.06197
[4] Object Detection Datasets Overview - Ultralytics YOLOv8 Docs
